2.5米,3米,3.6米,4米,5米中心传动浓缩机厂家,1-5米中

　　荥矿机械生产的中心传动式浓缩机用于湿选精矿脱水作业，也用于尾矿的脱水作业，把20-30%的矿浆提高到40-70%左右，中心传动式浓缩机广泛适用于处理各种工业料浆，如煤炭，金属，选矿水以及化工料浆等。

　　中心传动浓缩机主要结构及工作原理：

　　中心传动浓缩机主要由工作桥(包括栏杆、走道板)、传动装置、稳流筒、传动轴、拉杆、小刮板、刮泥板、刮臂、浓缩栅条等部件组成。

　　主要结构

　　⑴工作桥采用全桥式，其材质可采用碳钢、不锈钢或混凝土结构;

　　⑵驱动装置采用立式三级摆线针轮减速机机或由斜齿轮减速机与蜗轮减速机组合，保证输出扭矩 及转速;

　　⑶浓缩栅条等距离地排列于刮臂上，以增加浓缩效果;

　　⑷刮泥机立轴下端设有水下轴承和刮刀，避免立轴转动时的偏摆及集泥槽内污泥积实;

　　⑸设置机械和电气双重过载保护，运转安全可

　　⑹设置机械和电气双重过载保护，运转安全可靠;

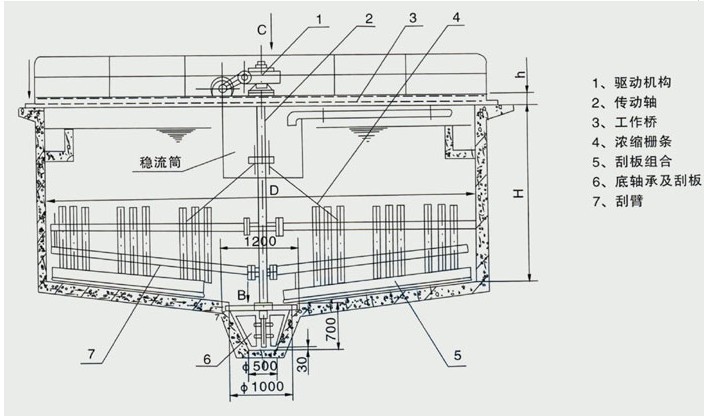

　　中心传动浓缩机结构图

　　工作原理：

　　中心传动浓缩机在工作时，在池底中心有一个排出浓缩产品的卸料斗，池子商埠周边设有环形溢流槽，在浓缩池中心安有一根竖轴由固定在桁架上的电动机经圆柱 齿轮减速器、中间齿轮和蜗轮减速器带动旋转。当竖轴旋转时，矿浆沿着桁架上的给矿槽流入池中心的受料筒，并向浓缩池的四周流动。矿浆中的固体颗粒渐渐沉降 到浓缩池的底部，并由粑架下面的刮板刮入池中心的卸料斗，用砂泵排出。上面澄清的水层从池上部的环形溢流槽流出。

　　荥矿机械中心传动浓缩机主要特点如下：

　　1 处理量大，浓缩效率高。

　　采用深层入料、平流沉降技术，减少了沉降高度、降低固相颗粒动能。 中心传动浓缩机、刮泥机配有加药装置，进料管中设置静态混合器及三个加药点，使药剂与物料充分混合，絮凝沉降效果好。

　　2 液压驱动，无级调速，机械强度高，并具有过载保护功能。

　　中心传动浓缩机传动装置为一个液压马达减速机同步驱动中心回转支承外齿圈，从而带动主轴及耙架旋转，并可无级调速，满足不同工况要求。主轴为大直径厚壁管轴，机械强度高、稳定性好。传动箱盖位于油面之上，传动装置润滑良好。设有压力控制装置，过载自动停机，不会毁坏刮泥机设备。

　　3 液压自动提耙、平稳可靠

　　液压提耙装置和液压驱动装置共用一个组合式液压泵站，以油压反应刮泥阻力，主轴及耙架会随刮泥阻力变化自动升降，不会压耙

　　4 设置消泡机构，溢流水浓度降低

　　刮泥机池面不产生泡沫，细物料充分沉淀，很少进入溢流，溢流水变清。

　　5 传动装置结构简单、维修方便
