格子型球磨机格子板 格子孔排列形式图

更新时间:2021-11-11 10:16:11 | 点击次数:0 次 | 编辑:河南省荥阳市矿山机械制造厂

格子型球磨机的格子板,一般是用高锰钢制造。格子孔的尺寸范围,可根据排除碎球或通风要求来定。

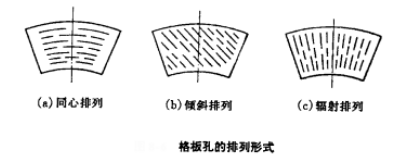

  一般情况下,小端尺寸8-20mm,锥度为3度-6度。格板孔的排列形式,直接影响着磨机的物料通过能力、格板孔的堵塞和磨损情况。格板孔的排列形式如图所示。




从磨机中的介质和物料的运动过程指导,料浆在接触格子板时,对辐射状排列的孔来说(见图),是垂直移动的。流过格孔的料浆不易返回筒体,因此常发生堵塞现象。对同心排料的格孔(见图),料浆是顺着格孔移动,格孔磨损较快,流过格孔的料浆有可能返回筒体,影响出料的能力,但有将格孔中的粗粒料块冲回的优点。
       对倾斜排列的格孔(见图),综合了前两种形式的优点,减弱了它们的缺点。所以,一般多选用倾斜排列形式。格孔的断面做成梯形。梯形大端应指向出料端盖,这样可以防止堵塞现象。
