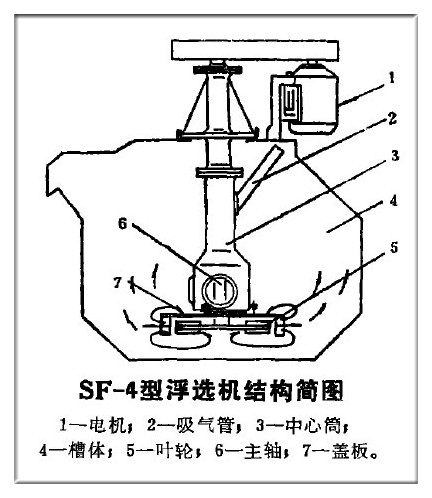

SF浮选机结构图 SF-4浮选机特点 SF浮选机工作原理

    SF-4型浮选机与其它吸浆型浮选机相比,主要结构特点是,叶轮带有后倾式双叶片。其次,槽体下部前后壁板向内倾斜,有利于矿浆流动和消除死角,槽体后壁板上部向前倾斜,起推泡作用。尾矿箱凋节闸门采用电动控制,调节灵活方便。
工作原理
    当电机驱动主轴带动叶轮旋转时,上下叶轮腔内的矿浆在上下叶片的作用下,产生离心力,甩向四周,使上叶轮腔内形成负压区。与此同时,盖板上部的矿浆经盖板上的循环孔被吸人到上叶轮腔,形成矿浆上循环。而下叶轮腔内的矿浆在下叶片的作用下也向四周甩出,这部分矿浆比上叶片甩出的三相混合物比重大,离心力较大,因此,运动速度衰减较慢,对上叶片甩出的三相混合物产生一种附加的推动力,使之离心力增大,提高了上叶轮腔的真空度,起到了辅助吸气的作用。同时下叶片向四周甩出矿浆,其下部矿浆向中心补充,这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸人到上叶轮腔,与被吸人的矿浆相混合,形成大量细小气饱,通过盖板稳流后较均匀地弥散在槽中,形成矿化气泡。矿化气泡上浮被刮板刮出,达到分离的目的。
