XCF浮选机叶轮与盖板构造原理

产品描述：

XCF充气机械搅拌式浮选机是一种外充气式浮选机，主要特点是得用矿浆的垂直大循环和鼓风机压入的低压空气来提高浮选效率，适用于有色金属，黑色金属，非金属矿物质的选别。

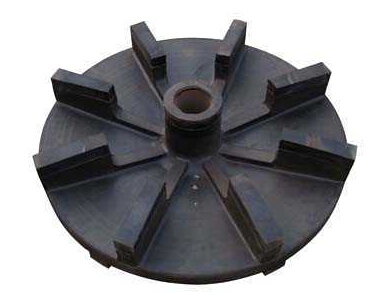

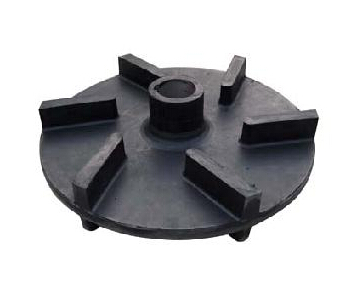

XCF型浮选机叶轮设计：

充气机械搅拌式浮选机由于低压空气的进入降低了叶轮中心区的负压而难以吸浆，为解决这一问题我们采取把充气区和吸浆区分开的办法，设计了一种具有上下叶片的叶轮，上下叶片被圆盘分开，各具自己的功能，并且互不干扰。

叶轮上叶片只负责吸浆，下叶片负责循环矿浆和分散空气。叶轮下叶片采用了类似于KYF型浮选机的叶轮形状，保证了新的吸浆式浮选机具有KYF型浮选机良好的选别工艺性能，同时又保证充气方式与KYF浮选机一样，即低压空气通过中空轴压入到叶轮下叶片中心的辛气分配器中，然后再进入叶轮下叶片间与矿浆混合，从而使两种浮选机型式很相似，不同零件的数量减少。上叶片采用了辐射状平直叶片，在上叶片中心区无外加充气的干扰可形成较大负压，以此来抽吸矿浆。

XCF型浮选机盖板：

新设计的叶轮上叶片负责吸浆，这就要求中心区能形成较大的负压，如果上叶片是开式的，而定子的上端也是开式的，就难以在上叶片中心区形成负压来吸浆，因此在上叶片上边增设了盖板，以此来封闭叶轮上叶片，防止矿浆回流。因此XCF浮选机叶轮下叶片是开式的，而上叶片则是封闭式的。为保证上叶片中心区能形成较大的负压，盖板与叶轮上叶片的上端间隙要尽量的小，一般在5、10mm范围内。
