球磨机都有哪几种给料方式？球磨机给料器示意

球磨机是选矿厂磨矿作业中最关键的设备。磨矿作业的目的是使有用矿物获得较理想的单体解离度。矿物经破碎后，进入球磨机进行粉磨，再送至下一选矿工序。对于闭路粉磨系统，矿物产品经分级设备，浆粗颗粒返回球磨机再磨。
       球磨机的物料是由进料装置进入磨机进料端盖内的螺旋进料口内，球磨机的给料装置发展到现在有以下几种：

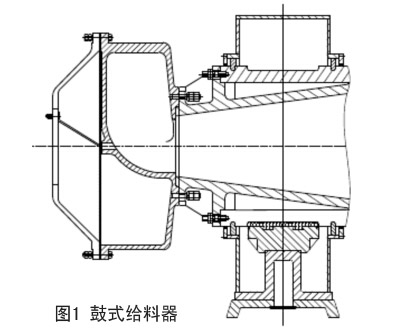

(一)鼓式给料器(如图1所示)






 鼓式给矿器外形很像两头开口的园鼓，在筒体内部有螺线形的送矿机件，当给矿器随球磨机旋转时，矿石即沿着螺旋线被送入球磨机内。鼓式给矿器适用于向球磨机加入干物料，所以在球磨机呈开路磨矿时应用较多。

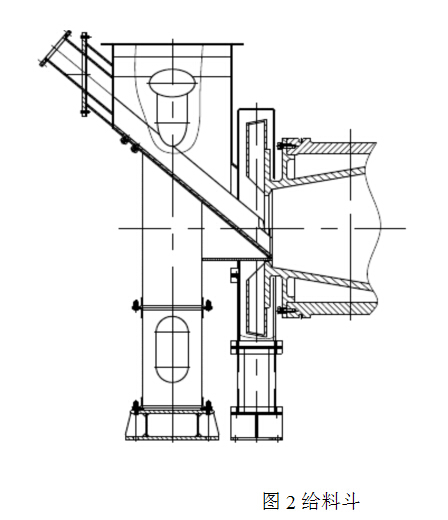

(二)给料斗(如图2所示)


     给料斗结构简单，物料给到给料斗里后，再由溜槽溜到进料衬套内，它即能给入干矿石，又可给入湿物料(分级机的返砂)，还可以用于氧化铝(在再测加上母液管)。

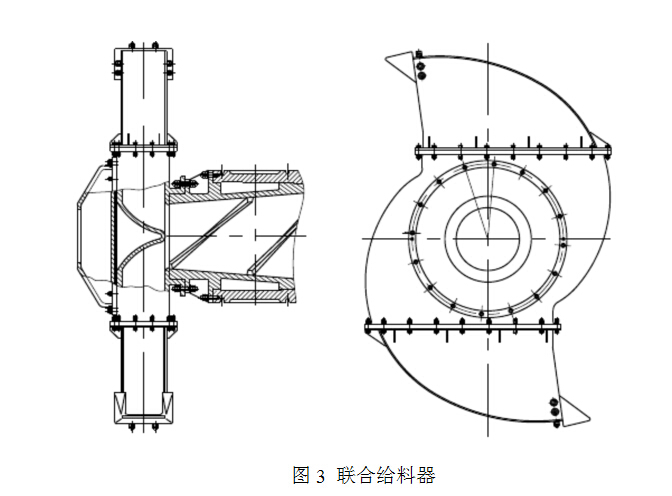

(三)联合给料器(如图3所示)


     联合给料器壳体的前后侧板上分别设有进料口和出料口，其特征在于壳体内有隔料板将壳体空腔分为进料仓和导料仓，隔料板的周边上分布有进料通孔，导料仓的中心设有圆筒，圆筒轴向与出料口相通，导料仓中圆筒与壳体之间设有螺旋导料板，螺旋导料板内侧的圆筒上设有通料口。结构巧妙合理，能够进较大块状物料，使磨机内物料保持较高料位，可以使进入给矿能够器的物料不会倒流溢出，减轻了工人的劳动强度，避免污染，能够增大进料量，提高产能，提高效益。它即能给入干矿石，又可给入湿物料(分级机的返砂)，常用于第一段闭路磨矿。此外，由于联合给矿器便于往球磨机中补加钢球，所以在第二段磨矿也有应用。相对来说，联合给矿器应用的比较广泛。

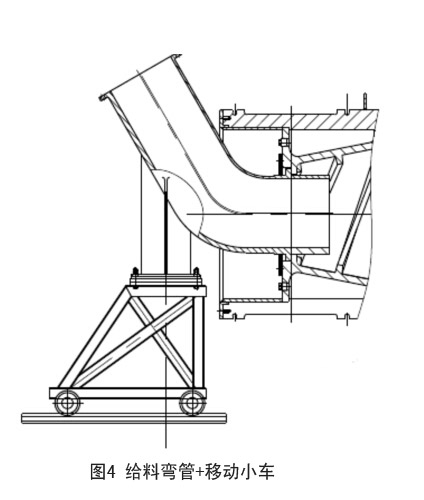

(四)给料弯管+移动小车(如图4所示)

给料弯管结构简单，是由一根弯管直接插入进料衬套中，弯管固定在可移动式小车上。其主要特点是：1.结构简单、检修方便;2.由于物料是靠自重进入进料衬套中，一般只用于湿式球磨机中。
