2.2m*6.5m球磨机小齿轮底座断裂现场修复方法

某厂2.2m*6.5m球磨机小齿轮断裂，小齿轮轴承座下面的底座方孔也同时崩裂，使地脚螺栓无法紧固，设备无法运转。由于没有底座备件，为了尽快恢复生产，我们现场修复该底座，即加长地脚螺栓长度，从底座下平面固定螺栓方头。现将方法简述如下：

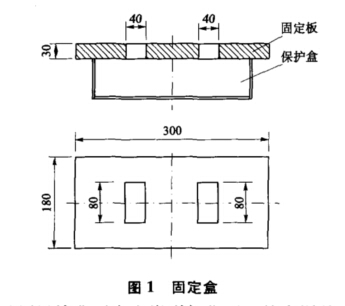

       1)按照底座上部结构制作一个固定盒，见图1.把地脚螺栓的长度从150mm加长到350mm。螺栓方形头能在固定盒内转动并定位。


       2)用风镐凿开底座崩裂部位下面的水泥基础，尺寸以刚好能放进固定盒为宜。

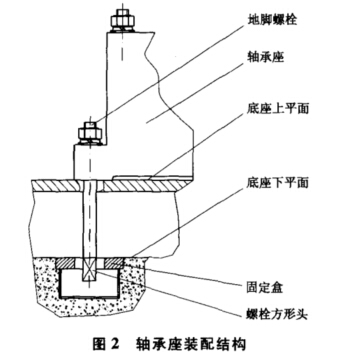

       3)安装小齿轮组装件，固定轴承座，见图2.找正安装水平，紧固地脚螺栓，浇实被打掉的水泥基础，为加快水泥凝结可在砂浆中掺入适量的外加剂，再养护8h就可开机生产。


       用此法修复底座用时不到30h,费用不足500元，开机后设备运行平稳，没有出现任何异常。不过在施工中要注意做好两点，一是小齿轮轴承座定位以后要负荷齿轮副安装要求，保证以后拆装有良好的互换性;二是轴承座与底座上平面之间要垫实，以减少齿轮运行中的振动幅度。
