耐火砖料槽结构图,如何用耐火砖砌筑烘干机料槽

本文介绍耐火砖料槽结构，用耐火砖的砌筑方法，以及耐火砖砌筑的优点。

烘干机的下料槽，大都采用铁管料槽，由于铁质料槽在高温环境及物料的冲刷下，常腐蚀和脱焊，既影响生产，又不易维修(特别是使用沸腾炉的厂比较明显)。为此河南省荥阳市矿山机械制造厂提出利用耐火砖来砌筑下料槽，取得了很好的效果，可供同行借鉴。

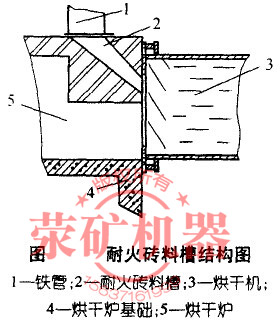

砌筑材料：一股有两种耐火砖即可(T—3、T—19或H—38)。砌筑方法：在炉内近烘干机段，以烘干机的中心线为中心，砌个小孔，孔的宽、高及长度是以烘干机的进料口尺寸大小来决定的。如现在以型号1.5mx12m烘干机为例：该机料口直径1000mm,这样孔的宽度可取800mm，孔的高度为进料口的三分之二，长度从烘干机头算起，砌砖时是以烘干机在转动时碰不到砖头为始。孔墩往炉膛方向伸约800到1000mm，这样即成个小孔，再在小孔的上方中心处砌个倾斜45°、宽300mm的槽即可。生产时，从物料输送机到炉顶槽口用铁管对接就可以了。改进后耐火砖料槽结构见下图。

使用结果证明,此方法有如下几个优点：

1.能耐高温、抗压、不腐蚀;

2.砌筑后，砖头几乎把烘干机的外缘全部遮住，烘干机头不易烧坏、变形，延长了烘干机的使用寿命;

3.火及热气能集中往中间走，消除了漏风、漏料等现象，炉膛中的火苗进入烘干机内也较远;

另外这样的砌筑法，对进风星没有任何影响，反而在没有任何乐西挡住的情况下、槽下进火孔进风效果更加理想。
